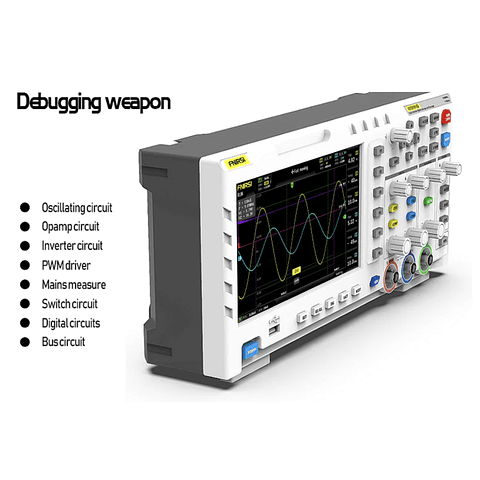

Osciloscopio Digital Fnirsi 1014d

Descripción Osciloscopio Digital de 2 canales, generador de señales. FNIRSI 1014D
Uno de los mejores y más completos equipos disponibles en el mercado, para analizar y generar distintos tipos de señal.
Especificaciones:
-Material: ABS
-Ancho de banda: 100 MHz * 2
-Número de canales: 2 canales Frecuencia
-máxima de muestreo en tiempo real: 1 GSa/s
-Sensibilidad vertical: 50 mV/div 500 V/div
-Rango base de tiempo horizontal: 50 S/div 10 ns/div
-Voltaje máximo de prueba: 40 V (1X sonda), 400 V (sonda 10X)
-Profundidad de almacenamiento: 240 Kbit
-Resistencia de entrada: 1 M (ohmios)
-Precisión del ADC: 8 bits
-Modo de acoplamiento: AC/Corriente continua
-Modo de activación: simple, normal, borde de
-disparo automático: borde ascendente/borde descendente
-Voltaje de activación externo 0 40 V
-Puertos de extensión:
-paquete de exportación de imágenes USB tamaño: 340 * 140 * 70 mm/13,4 * 5,5 x 2,8 -pulgadas
-Peso del paquete: 1949 g/4,3 libras



1. El osciloscopio tiene una frecuencia de muestreo en tiempo real de 1GSa/s y un ancho de banda analógico de 100MHz x 2
2. Función de disparo completa (única/normal/automática), tanto la señal analógica periódica como la señal digital no periódica se pueden utilizar libremente
3. Generador de señal de función DDS incorporado y salida de corte original de la industria (@ 2.5vpp), todos los pasos de frecuencia de señal son de 1 Hz, admite 14 tipos de señales de función estándar y una señal de corte personalizable, el dispositivo de salida de corte intercepta parte o todas las señales
4. La señal compleja medida por el osciloscopio se utiliza como señal de salida del generador de señal, que puede almacenar hasta 1000 señales de corte personalizadas
5. El módulo de protección de alto voltaje incorporado puede soportar un voltaje continuo de hasta 400 V, por lo que no hay necesidad de preocuparse por el accidente de quema del osciloscopio causado por la sonda que no se mueve a la posición 10x
7. Método de desplazamiento de base de tiempo grande, que puede monitorear cambios de nivel lentos
8. Equipado con una pantalla automática eficiente de formas de onda de medición con una sola tecla, sin ajustes engorrosos
9. Pantalla LCD de alta definición con resolución de 800x480 de 7 pulgadas
10. Función de medición del cursor, al leer manualmente los parámetros de amplitud y frecuencia, no es necesario leer la unidad y la cantidad de la escala de fondo, no es necesario convertir y obtener directamente el valor y la frecuencia de pico a pico.Muy conveniente captura de pantalla y función de almacenamiento de forma de onda
10. Espacio de almacenamiento incorporado de 1 GB, puede almacenar 1000 capturas de pantalla + 1000 conjuntos de datos de forma de onda, el proceso de almacenamiento es simple y rápido, guarde la forma de onda actual con una tecla
11. Potente administrador de imágenes de forma de onda, admite exploración de miniaturas, visualización, visualización de detalles, cambio de página, eliminación y acercamiento, alejamiento, movimiento, etc. de forma de onda, lo cual es conveniente para el análisis secundario
12. El fuselaje está equipado con una interfaz USB, que se puede conectar a una computadora para realizar el intercambio de capturas de pantalla e imágenes de sí mismo, lo cual es conveniente para el análisis secundario
13. Función de visualización gráfica, que puede comparar y evaluar la amplitud, la frecuencia y la fase de dos grupos de señales
14. La función de visualización FFT puede estimar los componentes armónicos de la señal
15. Generador de señal DDS incorporado, admite 12 tipos de señales de función
16. Para un algoritmo de decodificación inteligente alto, el codificador tiene una vida útil ilimitada, función inteligente anti-quemaduras, 1X puede soportar un voltaje de resistencia de 400V
17. Con un ancho de banda analógico de 100MHz x 2 y una frecuencia de muestreo de @1GSa/s (1X = 5MHz, 10X = 100MHz)
18. Alto rango de voltaje de medición: 1X puede medir 0~40V, 10X puede medir 0~400V
19 Medición de hasta 12 parámetros: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period
20. Función de medición del cursor: conveniente para la medición manual de período, frecuencia y voltaje =
21 Función de disparo perfecta (única, normal, automática), pantalla de forma de onda congelada en cualquier momento (función de pausa)
22 Con función de ajuste de brillo de pantalla y función de ajuste de brillo de rejilla de fondo, fácil de llevar
23 Material: ABS
24. Ancho de banda de registro analógico: 100 MHz x 2
25. Número de canales: 2 canales
26. Tasa de muestreo en tiempo real: 1GSa/s
27. Sensibilidad vertical: 50 mV/div ~ 500 V/div
28. Rango de base de tiempo horizontal: 50S/div~10nS/div
29. Voltaje de prueba: 40 V (sonda 1X), 400 V (sonda 10X)
30. Profundidad de almacenamiento: 240 Kbit
31. Resistencia de entrada: 1 miliohmio
32 Precisión ADC: 8 bits
33. Método de acoplamiento: AC/DC
34. Modo de disparo: simple, normal, automático
35. Flanco de disparo: flanco ascendente/flanco descendente
36. Voltaje de disparo externo: 0~40 V
37. Puerto de expansión: exportación de imagen USB
Lista de embalaje:
Host de osciloscopio FNIRSI-1014D x 1
Sondas combinadas de 100 MHz (1X y 10X) x 2
1 clip.
Adaptador de corriente de EE. UU. x 1
1 cable USB.
Manual de usuario en inglés x 1
Sonda P4100 (opcional) x 1
